Автомат продольного точения - Star Micronics SR-38A/B
Автомат продольного точения Star Micronics SR-38A/B - это многофункциональный обрабатывающий центр для комплексной обработки деталей из прутка. Модель SR-38B оснащена ...
- Производитель:
- Модель:SR-38A/B
- Доступно:Предзаказ0

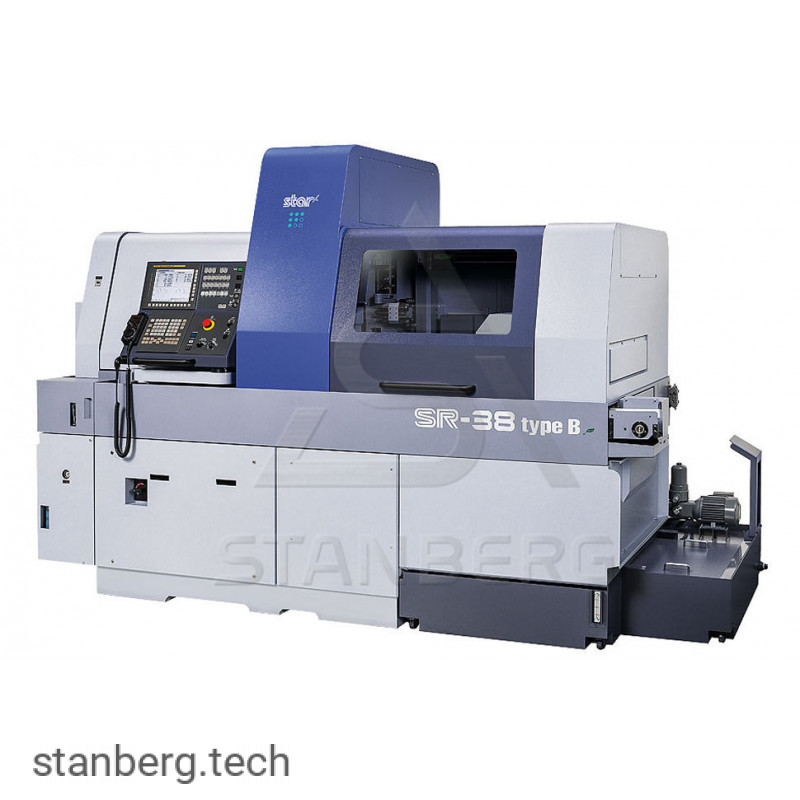

Автомат продольного точения - Star Micronics SR-38A/B
Многофункциональный прутковый автомат с двумя шпинделями и 9/10 осями управления
Краткое описание:
Автомат продольного точения Star Micronics SR-38A/B представляет собой высокотехнологичный двухшпиндельный обрабатывающий центр для комплексной обработки деталей из прутка диаметром до 38 мм. Оборудование оснащено 9-10 управляемыми осями, двумя шпинделями и системой приводного инструмента для выполнения токарных, фрезерных и сверлильных операций за одну установку.
Преимущества
Двухшпиндельная конструкция - полная обработка детали за один цикл
Многоосевая система - 9-10 управляемых осей для сложной обработки
Мощные приводы - 11,0 кВт на главном шпинделе
Универсальность - токарная, фрезерная и сверлильная обработка
Высокая производительность - скорость вращения до 7 000 об/мин
Области применения
Автомобилестроение - сложные компоненты двигателей и трансмиссий
Авиакосмическая промышленность - прецизионные детали систем управления
Медицинская техника - сложные хирургические инструменты
Энергетическое машиностроение - компоненты гидравлических систем

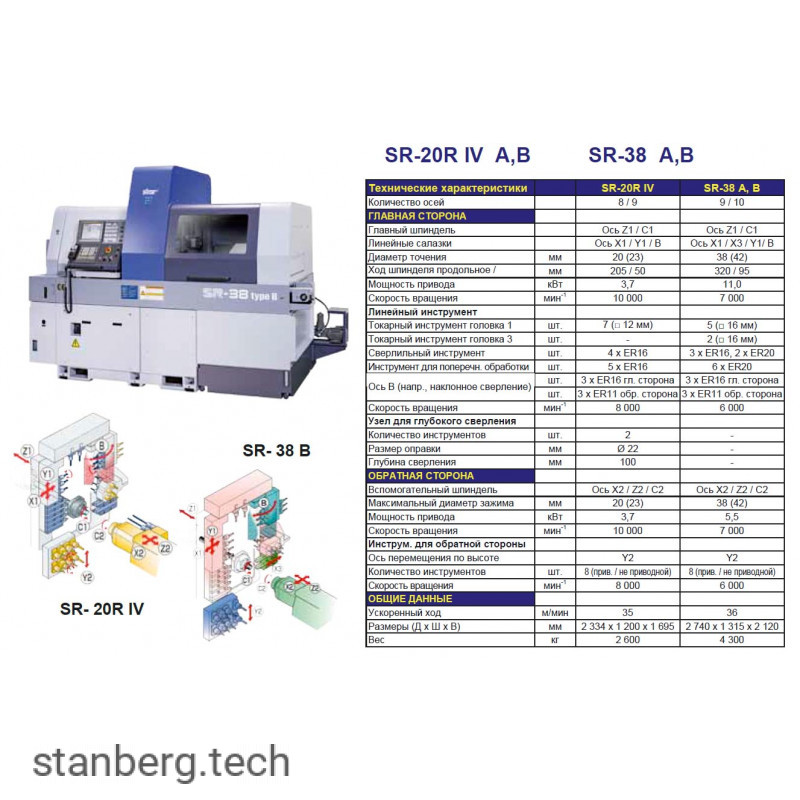

| Параметр | Значение |
|---|---|
| Количество осей управления | 9 / 10 осей |
| Максимальный диаметр точения | 38 мм (42 мм) |
| Ход шпинделя (продольный) | 320 / 95 мм |
| Максимальный диаметр зажима | 38 мм (42 мм) |
Главная сторона
| Параметр | Значение |
|---|---|
| Главный шпиндель | Ось Z1 / C1 |
| Линейные салазки | Ось X1 / X3 / Y1 / B |
| Мощность привода | 11,0 кВт |
| Скорость вращения | 7 000 мин⁻¹ |
| Токарный инструмент головка 1 | 5 позиций (□ 16 мм) |
| Токарный инструмент головка 3 | 2 позиции (□ 16 мм) |
| Сверлильный инструмент | 3 × ER16, 2 × ER20 |
| Инструмент для поперечной обработки | 6 × ER20 |
| Ось B (наклонное сверление) | 3 × ER11 обратная сторона |
| Скорость вращения приводного инструмента | 6 000 мин⁻¹ |
Обратная сторона
| Параметр | Значение |
|---|---|
| Вспомогательный шпиндель | Ось X2 / Z2 / C2 |
| Мощность привода | 5,5 кВт |
| Скорость вращения | 7 000 мин⁻¹ |
| Ось перемещения по высоте | Y2 |
| Количество инструментов | 8 (приводной / не приводной) |
| Скорость вращения | 6 000 мин⁻¹ |
Общие данные
| Параметр | Значение |
|---|---|
| Ускоренный ход | 36 м/мин |
| Габариты (Д × Ш × В) | 2 740 × 1 315 × 2 120 мм |
| Вес | 4 300 кг |
